袖磚的使用壽命及其效果目前還沒(méi)有很多的報(bào)道，大多數(shù)還是沿用以前的使用方法，并沒(méi)有比較新穎的產(chǎn)品技術(shù)袖磚的使用目的是，套在塞棒芯桿外面的中空耐火質(zhì)管磚，每節(jié)磚管兩端分別有陰、陽(yáng)接口。袖磚保護(hù)金屬芯桿免受高溫金屬和爐渣的直接作用，保持塞棒的剛性以控制注流。從材質(zhì)上分袖磚一般為免燒型的鋁碳質(zhì)，即使用高鋁土礦與石墨結(jié)合然后外加結(jié)合劑制成的一種免燒型制品，一種是燒結(jié)的高鋁質(zhì)袖磚，采用高鋁礬土利用其中的液相結(jié)合在高溫?zé)Y(jié)過(guò)程中轉(zhuǎn)變?yōu)槟獊?lái)石相的一種高溫產(chǎn)品。兩種產(chǎn)品的使用各有差異，國(guó)內(nèi)最早使用袖磚是寶鋼從日本引進(jìn)了雙流板坯連鑄機(jī)，其中間包需要用袖磚，但是還得從日本進(jìn)，后來(lái)根據(jù)進(jìn)口袖磚的材質(zhì)結(jié)合國(guó)內(nèi)的原材料開(kāi)始生產(chǎn)袖磚，此技術(shù)也一直延續(xù)到現(xiàn)在。
一：對(duì)于袖磚在使用方面的一些見(jiàn)解
袖磚在作為鋼液流經(jīng)的重要通道，當(dāng)屬于一種重要的耐火元件，但是在使用過(guò)程中會(huì)因?yàn)榕c鋼液中的堿金屬氧化物發(fā)生反應(yīng)，產(chǎn)生侵蝕性的粘渣現(xiàn)象、也會(huì)因?yàn)槭艿戒撘簾釠_擊后產(chǎn)生液相膨脹，造成損壞，所以在三大件中 塞頭 、鑄口、袖磚的使用都屬于工業(yè)中的消耗品。最早寶鋼引進(jìn)日本的袖磚在化學(xué)成分上做了很多分析后來(lái)根據(jù)國(guó)內(nèi)的原料研制的一種高鋁質(zhì)燒結(jié)袖磚，并通過(guò)對(duì)材質(zhì)的改良相繼加入了抗熱震的“三石”原料但最終在使用效果上也僅僅連續(xù)使用了2~4爐其在使用壽命上沒(méi)有提高的情況下很大程度上增加了出鋼成本，后來(lái)改用長(zhǎng)期消耗的普通高鋁質(zhì)袖磚。所以在袖磚的使用技術(shù)研發(fā)包括噸鋼消耗耐材成本方面我國(guó)還屬于比較高的成本。

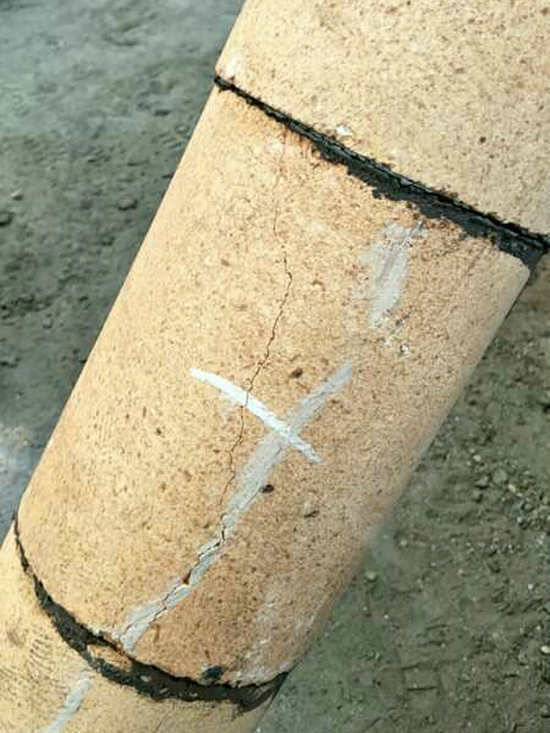

二：袖磚在烘爐后外壁出現(xiàn)裂紋的分析
袖磚在烘爐后外壁有裂紋具體分析可分為兩方面原因一方面屬于物理性不可改變的自身因素，一方面為熱應(yīng)力的膨脹性因素。
1：物理性因素，袖磚本體是一種管狀產(chǎn)品，壁薄、柱高，成型復(fù)雜，不像平時(shí)使用的標(biāo)準(zhǔn)耐火磚模具制作簡(jiǎn)單通過(guò)采用300T以上機(jī)制壓力機(jī)即可成型后燒結(jié)，而袖磚成型是采用等靜壓模壓人工成型，在脫模后可能會(huì)因?yàn)槿斯?wèn)題的碼垛裝窯車時(shí)候?qū)Ρ”诋a(chǎn)生外壓造成預(yù)留表面裂紋。
2：生產(chǎn)袖磚用的主要原料是高鋁礬土熟料。燒結(jié)中的晶相轉(zhuǎn)變是依靠二次莫來(lái)石化（3a-AL2O3+2SiO2→3AL2O3·2SiO2）才能達(dá)到產(chǎn)品的高溫?zé)Y(jié)最好效果，其中的轉(zhuǎn)化溫度在1300~1500℃之間，二次莫來(lái)石化主要是指袖磚生產(chǎn)中結(jié)合粘土的SiO2與高鋁熟料的AL2O3反應(yīng)生成莫來(lái)石，并伴隨著約（10%）的體積膨脹，造成制品收縮不一致，就形成了袖磚表面出現(xiàn)的些許微裂紋，這是在燒結(jié)耐火磚制品中不可避免的因素。
3：熱應(yīng)力因素，袖磚在對(duì)接砌筑后要使砌筑的泥料能夠緊密將袖磚粘結(jié)在一起，要進(jìn)行一定時(shí)間的烘考，烘爐時(shí)應(yīng)采用低溫烘烤制度，不可采用高溫烘烤。燒結(jié)性質(zhì)的袖磚已經(jīng)屬于高溫?zé)芍破罚⒉幌衩鉄a(chǎn)品通過(guò)高溫烘烤后表面的炭氧化粘結(jié)，應(yīng)放棄之前使用的免燒產(chǎn)品烘爐辦法，使用簡(jiǎn)單的烘爐，目的只需要將粘結(jié)泥料烘干即可。烘爐時(shí)應(yīng)控制升溫曲線，以免對(duì)燒結(jié)袖磚高溫烘烤形成的熱氣流對(duì)產(chǎn)品造成熱負(fù)荷壓力產(chǎn)生破壞。
三：總結(jié)建議
袖磚產(chǎn)生裂紋的原因是多方面的，是由一種或幾種因素共同作用，但結(jié)合實(shí)質(zhì)上分析，是由于應(yīng)力的沖擊作用超過(guò)本身承受的應(yīng)力限制導(dǎo)致裂紋的發(fā)生。要規(guī)避此類現(xiàn)象的發(fā)生建議兩點(diǎn)①在烘烤時(shí)采用低溫烘烤做簡(jiǎn)單烘烤即可②如發(fā)現(xiàn)有裂紋時(shí)候可采用石墨粉或炭素粉將表面裂紋做簡(jiǎn)單涂抹處理③在生產(chǎn)發(fā)貨時(shí)應(yīng)將有過(guò)多微裂紋的袖磚產(chǎn)品不予裝箱。
